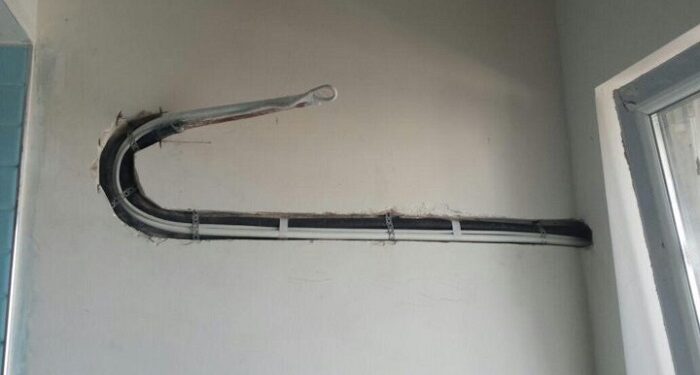

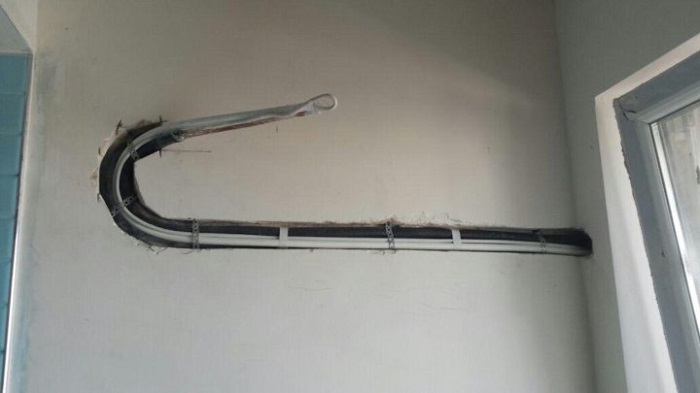

Современная климатическая техника создается по типу раздельных, то есть сплит-систем. У них одна часть является внешним блоком, устанавливаемым на улице, вторая – внутренним, монтируемым в помещении. Чтобы соединить два блока, потребуется закладка магистрали кондиционера.
Правила
Чтобы обеспечить работу системы, необходимо учитывать мощность устройств, их расположение друг относительно друга, и других объектов. В частности, внутренний блок не рекомендуется размещать на пути движения воздуха, в местах возникновения сквозняков или над отопительными приборами.
Процесс закладки требует учета следующих особенностей:
- Прежде всего, если необходимо создавать штробы в несущих стенах, то потребуется разрешение застройщика, управляющей компании или владельца здания.
- Учитывается длина трассы. Обычным расстоянием от внешнего блока до внутреннего является дистанция в 3-4 метра. Можно протягивать шланги в 5-7 метров, если производитель допускает такую возможность. Это относится к бытовым системам. Для промышленных расстояния бывают гораздо больше. От длины трассы зависит диаметр трубок. Принцип простой: чем длиннее, тем больше сечение.
- Трубка вывода конденсата может устанавливаться так, чтобы жидкость уходила на улицу, но в этом случае она не должна мешать соседям или прохожим. Лучшим вариантом является вывод в канализацию.
- Уклон дренажной системы должен составлять 1 см на каждый метр длины, но лучше, чтобы это было 2-3 см.
- Для электрических кабелей штробы и отверстия учитывают сечение магистрали. Она зависит от мощности кондиционера. При протяжке кабеля через строительные конструкции, устанавливают защитные металлические гильзы, кабель без кожуха протягивать нельзя, это может вызвать внутренние повреждения жилы.
- При протяжке труб через стены, и на улице, их требуется защищать теплоизоляцией.
Крепление магистралей осуществляется через каждые 1–1,5 метра для горизонтальных участков и 0,8–1 метр для вертикальных. При этом не должно быть пережимов трубок, их сильного изгиба.
Советы
Закладка магистрали кондиционера зависит от мощности самого устройства, типа несущих стен и перекрытий, материала их изготовления. Требуется помнить, что штробление или создание отверстий нарушает целостность структуры и ухудшает их несущие свойства, поэтому требуется точный расчет магистрали.
Работу по расчетам и монтажу требуется доверять специалистам, это простое на вид действие требует серьезного и тщательного подхода, знания всех деталей.
