Винтовой воздушный компрессор – это машина для непрерывного сжатия воздуха, в которой основную работу выполняет винтовой блок с двумя роторами. Такой принцип обеспечивает ровную подачу без выраженных пульсаций, стабильное давление и высокую производительность при длительной эксплуатации.
Понимание устройства компрессор винтовой воздушный помогает правильно подобрать оборудование под задачу, оценить требования к обслуживанию и избежать типичных ошибок при монтаже. Ниже разобрано, из каких узлов состоит агрегат и как именно происходит процесс сжатия воздуха.
Основные узлы и их назначение
Винтовой компрессор – это не только винтовой блок. Для надежной и долговечной работы необходимы системы смазки, охлаждения, фильтрации, управления и защиты. Конкретная компоновка может отличаться у разных производителей, но ключевые узлы встречаются почти всегда.

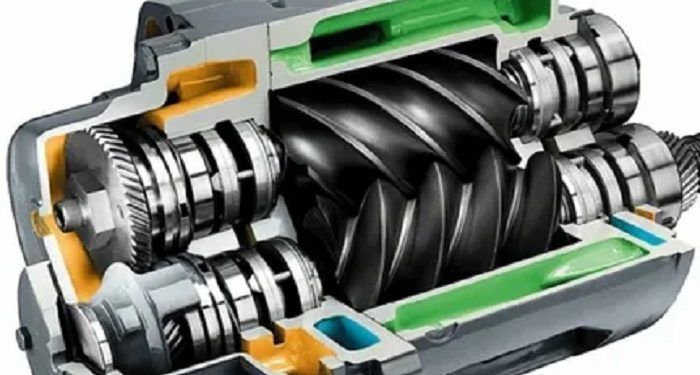

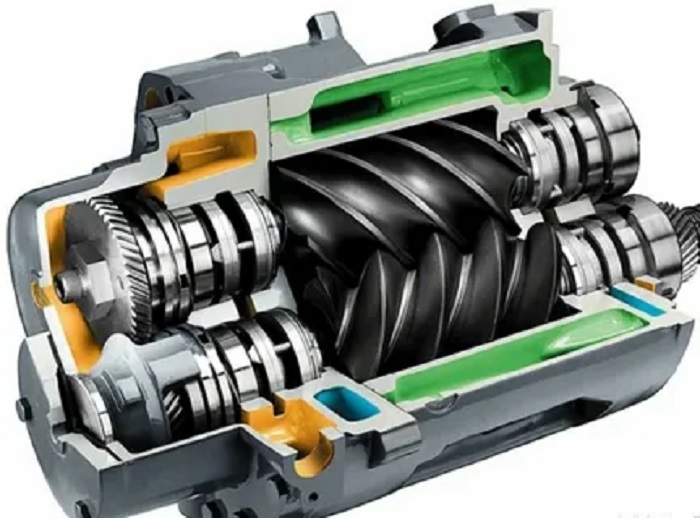

Винтовая пара и подшипниковые узлы
Роторы опираются на подшипники, которые удерживают их соосность и воспринимают осевые и радиальные нагрузки. Точность изготовления и корректные зазоры критичны: именно они влияют на КПД, уровень шума и ресурс винтового блока.
Привод: электродвигатель и передача
Вращение роторов обеспечивает электродвигатель. Передача может быть ременной или прямой (через муфту/редуктор в зависимости от конструкции). Ременной привод удобен для регулировки и обслуживания, а прямой привод уменьшает потери и упрощает компоновку.
Маслосистема (для маслозаполненных моделей)
Во многих винтовых компрессорах применяется масло, которое выполняет сразу несколько функций: уплотняет зазоры между роторами, отводит тепло от зоны сжатия и смазывает подшипники. После винтового блока смесь «воздух + масло» поступает в узел сепарации, где масло отделяется и возвращается в контур.
- Масляный фильтр очищает масло от механических примесей.
- Маслоохладитель снижает температуру масла, поддерживая нормальный тепловой режим.
- Сепаратор отделяет масло от сжатого воздуха, уменьшая масляный унос.
Охлаждение и подготовка воздуха
При сжатии воздух нагревается, поэтому компрессор оснащается теплообменниками (воздушными или водяными). На выходе часто устанавливают доохладитель и влагоотделитель, чтобы снизить температуру и удалить конденсат. Для пневмосети могут потребоваться дополнительные фильтры и осушитель, особенно если воздух нужен для окраски, пищевых или точных производственных процессов.
Система управления контролирует давление, температуру, режимы запуска и остановки, а также защищает агрегат от перегрева и аварийных ситуаций. В зависимости от задач выбирают фиксированную производительность или частотное регулирование, позволяющее экономить электроэнергию при переменной нагрузке.
Если планируется купить винтовой компрессор, важно учитывать не только требуемую производительность и давление, но и условия эксплуатации: температуру в помещении, качество вентиляции, требования к чистоте воздуха, наличие осушителя и уровень допустимого шума. Правильно подобранная конфигурация уменьшает потери давления, продлевает ресурс винтового блока и снижает стоимость владения.
Винтовой воздушный компрессор работает эффективно тогда, когда все его системы – от фильтра на входе до охлаждения и автоматики – согласованы между собой. В результате получается надежный источник сжатого воздуха для производства, сервиса и инженерных систем, способный длительно работать в непрерывном режиме.
Какие элементы формируют корпус агрегата и как они соединяются
С точки зрения компоновки корпус обычно состоит из силовой основы (рамы/основания), наружного кожуха (панелей) и внутренних крепёжных/монтажных элементов (кронштейнов, направляющих, опор). Соединение этих частей выполняют так, чтобы агрегат сохранял жёсткость и геометрию при нагрузках, а доступ к сервисным зонам оставался быстрым и удобным.
Состав корпуса и типовые соединения
- Рама (основание): несущая часть, на которую крепятся компрессорный блок, двигатель, маслобак (если выделен), сепараторный узел, теплообменники и трубопроводы. Чаще всего это сварная стальная конструкция с посадочными площадками и резьбовыми закладными.
- Виброопоры и опорные узлы: промежуточные элементы между рамой и «тяжёлыми» компонентами (мотор/винтовой блок), снижающие передачу вибраций на корпус. Крепление – болтовое, с контролем момента затяжки.
- Кожух/панели: наружные боковые стенки, двери, верхняя крышка, иногда отдельные сервисные люки. Обычно выполнены из листового металла, крепятся к раме винтами/болтами, защёлками или быстросъёмными фиксаторами.
- Петли, замки, уплотнения: обеспечивают многократное открывание панелей без потери жёсткости, а также удержание шума и правильные воздушные потоки. Уплотнения – по кромкам дверей и технологических проёмов.
- Внутренние кронштейны и направляющие: монтажные элементы для радиатора/охладителей, вентиляторов, фильтров, электрошкафа, кабель-каналов. Крепление – болтовое или точечная/шовная сварка к раме и усилителям.
- Соединительные магистрали внутри корпуса: трубопроводы/шланги воздуха и масла, патрубки, коллекторы. Соединения – фланцевые, резьбовые, на хомутах, с уплотнительными кольцами; часто применяются компенсаторы/гибкие вставки для снижения вибропередачи.
- Заземляющие перемычки и крепления проводки: обеспечивают электрическую безопасность и устойчивость к вибрациям. Используются болтовые соединения, клеммы, стяжки и клипсы на монтажных рейках.
- Жёсткие части корпуса (рама, усилители) соединяются преимущественно сваркой и болтовыми стыками на силовых площадках.
- Обслуживаемые элементы (панели, двери, крышки) выполняются разъёмными: винтовые крепления, замки, петли, быстросъёмные фиксаторы.
- Узлы, чувствительные к вибрациям (двигатель, винтовой блок, магистрали) развязываются через виброопоры и гибкие вставки, чтобы корпус не работал как «резонатор».
Итог: корпус винтового воздушного компрессора формируют рама, наружный кожух и внутренние монтажные элементы, а их соединения строятся по принципу «жёстко – для несущих частей, разъёмно – для обслуживания, эластично – для виброразвязки». Такая схема обеспечивает прочность, герметичность потоков, снижение шума и удобный доступ к ключевым узлам при ремонте и регламентном обслуживании.
