Металлические лотки кабельные применяются для надежной прокладки и упорядочивания силовых и слаботочных линий в зданиях и на промышленных объектах. Они обеспечивают механическую защиту проводки, удобство обслуживания и модернизации трасс, а также повышают безопасность кабельных систем при эксплуатации.
Такие решения востребованы в электромонтаже, телекоммуникациях, системах автоматизации и инженерной инфраструктуре, где важны прочность, долговечность и устойчивость к внешним воздействиям. Подробности про кабельные лотки на https://tf-k.ua/ помогут подобрать подходящий тип и конфигурацию под конкретные условия монтажа.
Конструктивные особенности стальных кабельных трасс

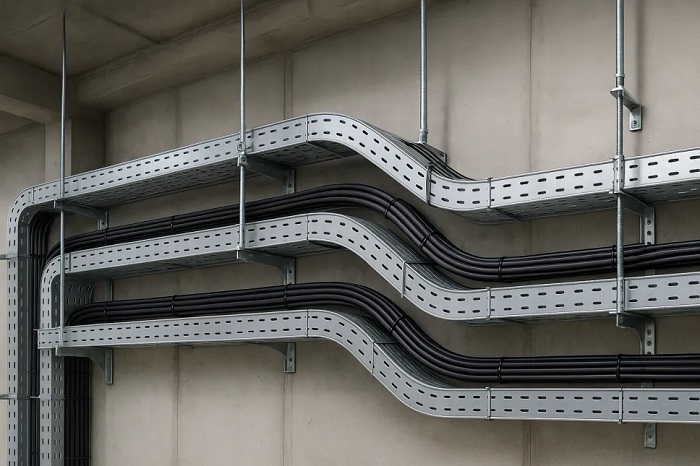

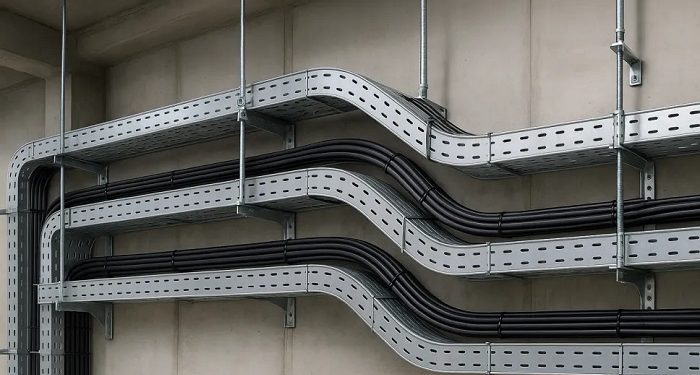

Стальные кабельные трассы формируются из модульных элементов, которые позволяют собирать магистрали любой конфигурации: прямые участки, повороты, ответвления и переходы по высоте. Базой чаще всего выступают металлические лотки кабельные (лестничные, перфорированные или сплошные), объединённые в единую систему с помощью соединителей и крепёжных узлов.
Конструкция трассы рассчитана на механическую прочность и стабильную геометрию при длительной эксплуатации. Жёсткость обеспечивается профилем бортов, рёбрами и перемычками, а также типом соединения секций, благодаря чему нагрузка от кабелей распределяется равномерно, снижая риск провисания и деформаций.
Элементы и узлы, определяющие надёжность
Ключевое значение имеют узлы стыковки: они обеспечивают соосность и непрерывность линии, а также ускоряют монтаж и последующую модернизацию. Для сохранения несущей способности и электробезопасности применяют болтовые соединения и специализированные соединительные пластины, рассчитанные на вибрационные и температурные воздействия.
В зависимости от условий эксплуатации подбирают тип лотка: перфорация улучшает вентиляцию и облегчает вес, сплошное дно повышает защиту кабеля от внешних воздействий, а лестничная конструкция удобна для тяжёлых силовых линий и длинных пролётов. Дополнительные компоненты – крышки, перегородки и защитные кромки – позволяют адаптировать трассу под требования по разделению кабелей и минимизации механических повреждений.
- Соединители и стыковочные пластины – задают точность сборки и устойчивость к сдвигам.
- Фасонные элементы (углы, тройники, редукции) – формируют повороты, разветвления и переходы ширины/высоты.
- Крепёж к основаниям (кронштейны, шпильки, консоли) – определяет шаг опор и допустимую нагрузку.
- Крышки и перегородки – повышают степень защиты и упрощают функциональное разделение линий.
Материалы, защитные покрытия и совместимость с инженерными требованиями
Основа стальных трасс – листовая сталь, а долговечность системы во многом определяется антикоррозионной защитой. На практике применяют оцинкование (в том числе горячее), а также комбинированные варианты с лакокрасочным или порошковым покрытием, выбирая решение по уровню влажности, наличию агрессивных сред и требованиям к сроку службы.
Конструктивно важно учитывать непрерывность электрического потенциала: металлические лотки и соединительные узлы должны обеспечивать надёжный контакт для уравнивания потенциалов и подключения к системе заземления. Дополнительно все кабельросты предусматривают технологические зазоры и компенсационные решения на протяжённых участках, чтобы избежать напряжений в металле при температурных деформациях, сохраняя прочность и геометрию трассы.
- Выбор профиля под расчётную нагрузку и длину пролёта между опорами.
- Подбор покрытия по коррозионной категории среды и способу монтажа.
- Проверка стыков на жёсткость и электрическую непрерывность соединений.
- Компоновка аксессуаров (крышки, перегородки, радиусы поворотов) под тип кабеля и требования эксплуатации.
